前一节说明了一台节点里的处理器、内存和线程。本节把视野放到集群：程序离开登录节点后，如何获得节点，怎样启动多个进程，数据又经过哪些软件和存储层。

HPC（High-Performance Computing，高性能计算）系统把计算节点、高速网络、存储系统和调度器放在同一套运行环境里。程序的计算部分也许只占几行代码，但一次实验的结果还取决于资源请求、进程布局、数据访问方式和运行时环境。

Slurm 文档的说明（译）

Slurm 是开源的集群管理和作业调度系统。它为用户作业分配节点，启动、监视任务，并记录资源使用情况。¹

HPC 系统与工作负载

集群中的部件分工不同。先知道数据和计算会落在哪里，后面的 Slurm 参数、MPI 启动命令和 I/O 优化才有明确含义。

部件	日常用途	与实验有关的限制
登录节点	编辑、编译、提交、查看日志	不运行长时间的大计算
计算节点	执行调度器分配的 CPU 或 GPU 任务	节点和 CPU 数由 allocation 决定
高速互连	在 rank、GPU 或节点之间传输数据	小消息常受启动开销影响；大消息依赖带宽和拓扑
共享文件系统	保存源码、输入、结果和检查点	大量小文件会加重元数据服务负担

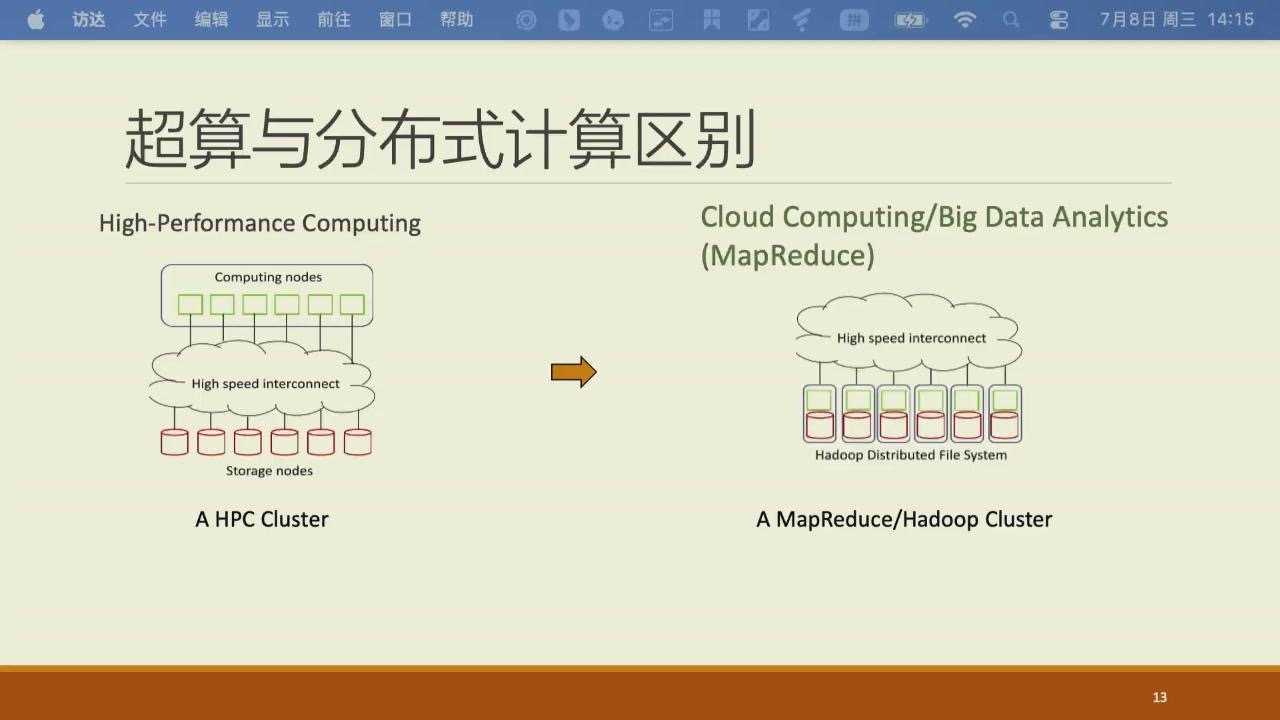

下面的图把这几类资源放到同一个组织示意中。先看计算、互连和存储的分工，后面再讨论调度和 I/O 的具体路径。

阅读此图时先区分三类资源。计算节点负责执行，互连负责节点间数据交换，存储服务负责长期保存数据。实际集群会按规模、存储系统和网络设备采用不同拓扑。

资源请求可以写成一个简单的乘法式。例如 2 个节点 × 每节点 4 个 rank × 每 rank 8 个 OpenMP 线程，表示一共有 8 个 MPI 进程，每个节点会使用 32 个 CPU 配额。这个数应同时对应 Slurm 参数、启动命令和 OMP_NUM_THREADS。

先把资源形状写在实验记录里

除了节点数，还应记录每节点的 rank 数、每个 rank 的线程数、GPU 数、线程绑定方式和输入规模。只写“使用 64 核”无法说明这 64 个 CPU 是 64 个进程、8 个进程各带 8 个线程，还是其他组合。

一次作业如何经过集群

一份脚本提交后，不会立刻在某台固定机器上执行。它先成为队列中的作业请求；调度器找到满足条件的资源后，才在选定的计算节点上启动程序。

登录与提交资源分配启动与运行结束与记录

登录节点用于编辑、编译、传输文件、加载软件环境和提交脚本。它是许多用户共同使用的入口，长时间计算应交给调度器分配的计算节点。

脚本写明节点数、任务数、每个任务需要的 CPU、GPU、内存和最长运行时间。Slurm 根据分区策略和当前资源情况安排作业。MPI（Message Passing Interface，消息传递接口）程序中的一个 rank 通常就是一个独立进程；Slurm 的 task 常用来启动这类进程。

srun 在分配到的节点上启动 task。一个 task 内还可以有 OpenMP 线程。程序从共享存储或节点本地盘读取输入，在计算时通过网络通信，最后写出日志、结果或检查点。

作业结束后，调度器保留状态、运行时间和资源使用记录。退出码为零只说明进程正常结束；数值结果仍要由程序自己的验证方式判断。

作业调度与资源形状

Slurm 把节点和其他可分配资源组织到 partition（分区）中。sbatch 提交批处理脚本，salloc 申请交互式资源，srun 在已经获得的 allocation（资源分配）中启动任务。排队时间取决于分区规则、优先级、申请规模、时间上限和当时的集群负载。⁵

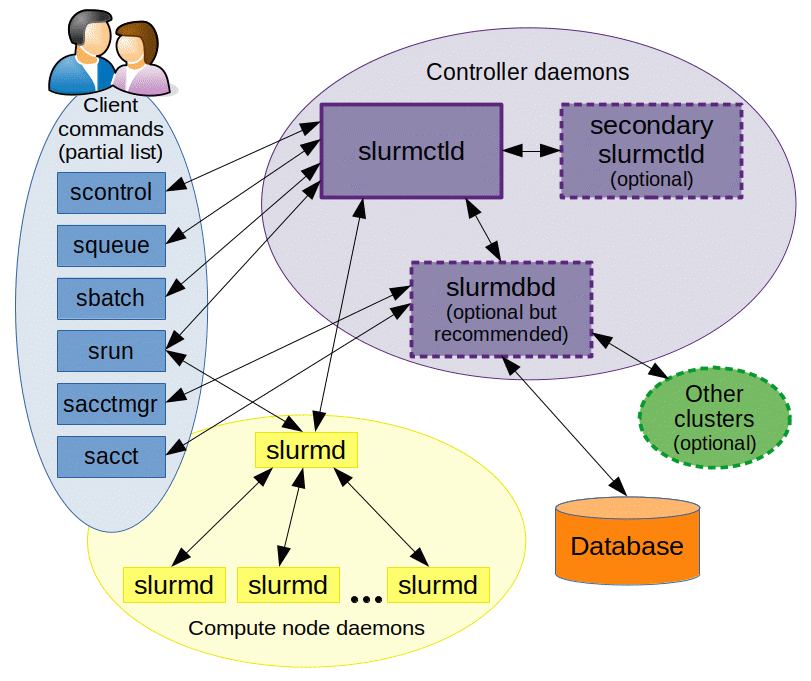

提交脚本时，控制端记录资源请求并寻找可用节点。作业开始后，节点上的 slurmd 配合启动命令创建实际任务。图中的数据库承担记账和管理工作，与每一次程序启动的计算路径分开。¹

一个 MPI 加 OpenMP 的脚本可以从下面的形式开始。

#!/usr/bin/env bash
#SBATCH --job-name=matmul
#SBATCH --nodes=2
#SBATCH --ntasks-per-node=4
#SBATCH --cpus-per-task=8
#SBATCH --time=00:10:00
#SBATCH --output=logs/%x-%j.out
#SBATCH --error=logs/%x-%j.err

module purge
module load gcc openmpi
export OMP_NUM_THREADS="$SLURM_CPUS_PER_TASK"
srun --cpu-bind=cores ./solver input.dat

--ntasks-per-node=4 让每个节点启动 4 个 task；对 MPI 程序，这通常对应 4 个 rank。--cpus-per-task=8 为每个 rank 预留 8 个 CPU。OMP_NUM_THREADS 将 OpenMP 线程数限制在这份配额内。实际集群的 CPU 计数可能是物理核，也可能包括硬件线程，应以本集群规则为准。

这份脚本实际请求的是 \(2\times4=8\) 个 MPI rank，每个 rank 再使用 8 个 OpenMP thread。若分配到 nodeA 和 nodeB，rank 的布局可写成：

节点	MPI rank	每个 rank 的 OpenMP thread
`nodeA`	0, 1, 2, 3	8
`nodeB`	4, 5, 6, 7	8

作业刚启动时，可以先把程序名换成下面这条检查命令。它应输出 8 行，其中每个节点名出现 4 次；rank= 从 0 到 7 各出现一次。

srun -n "$SLURM_NTASKS" \
  bash -c 'echo "$(hostname) rank=$SLURM_PROCID threads=$OMP_NUM_THREADS"'

若只看到一行输出，说明 task 数或启动命令没有对齐。若某行显示 threads=64，通常是 OpenMP 没有继承 OMP_NUM_THREADS=8，会超过 --cpus-per-task 的配额。

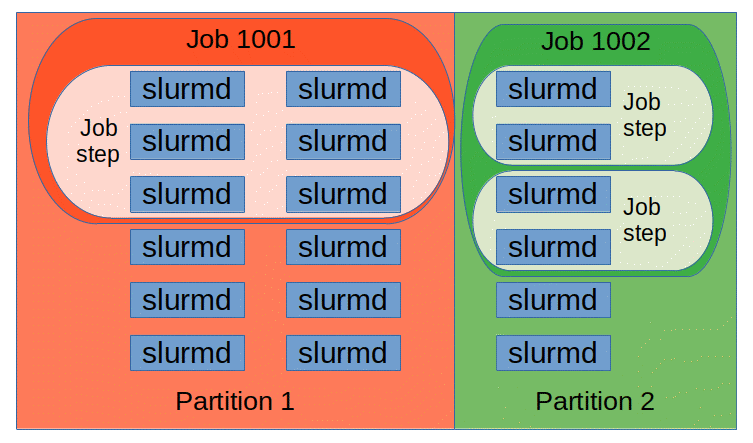

job 是提交后进入队列的对象。job step 是这个 job 内一次具体的启动步骤。理解这一区分后，就能解释为什么同一 allocation 内可以多次运行 srun，也能检查每次启动是否仍在申请到的资源范围内。¹

作业脚本的三部分

批处理脚本同时包含资源说明、运行环境和启动命令。以 #SBATCH 开头的行由 sbatch 在提交时读取；module load 和 export 是作业开始后由 shell 执行的命令；srun 再把程序放到分配的节点上。⁶

可以先用小命令核对分配是否正确。

srun hostname
srun -n "$SLURM_NTASKS" bash -c 'echo "$SLURMD_NODENAME rank=$SLURM_PROCID"'

这比直接启动大型程序更容易发现节点数、rank 数或环境变量没有对上的问题。

查看作业状态

PD 表示 pending，作业还在等待资源或调度条件；R 表示 running。作业完成后，sacct 可以显示分配到的 CPU、最长常驻内存和退出码。

squeue -j JOBID -o "%.18i %.9T %.30R"
sacct -j JOBID --format=JobID,State,Elapsed,AllocCPUS,MaxRSS,ExitCode

COMPLETED 是调度状态，表示程序进程已正常退出。输出文件、误差检查和结果图仍然要由实验者查看。⁷

超算的软件栈

应用程序不会直接操作磁盘或网络硬件。一次读写会经过库、运行时、文件系统客户端和驱动；一次 MPI 通信也依赖 MPI 库、网络运行时和网卡驱动。模块系统的作用是让用户选择一组彼此匹配的编译器、MPI 库和数学库。⁸

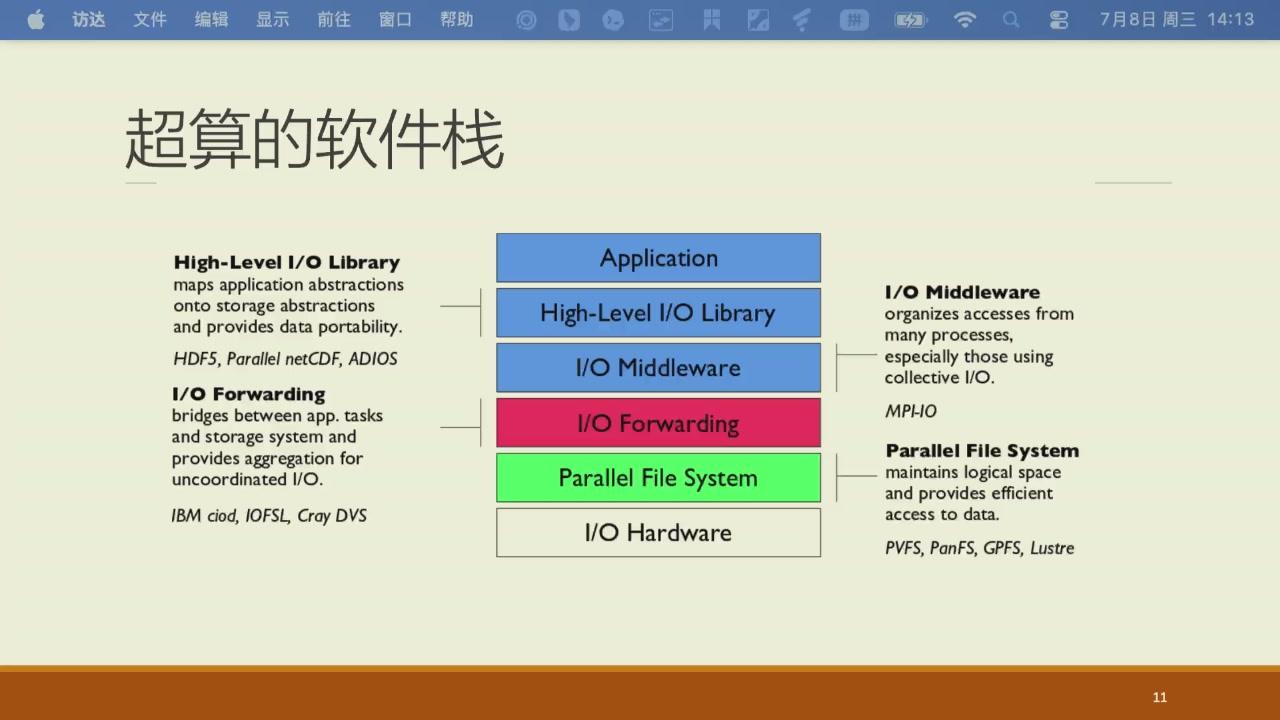

图中的 high-level I/O library 将应用接口映射到更底层的存储抽象；I/O middleware 可以协调多个进程的访问；I/O forwarding 位于应用任务与存储系统之间，用于聚合或转发 I/O；并行文件系统向上提供统一文件空间，向下使用实际存储硬件。普通 POSIX 读写常直接经过文件系统客户端，高层库和 forwarding 层则按应用部署选用。

在计算节点上，先用下面的命令确认当前软件环境。

module purge
module load gcc/13 openmpi/5
which mpicc
mpicc --showme:command

把 module list、编译器版本、构建命令和代码提交号写入日志。不同 MPI 实现、编译器和数学库可能生成不同的二进制；离开这些信息，性能数值很难复查。

存储系统中的文件位置

并行文件系统把一个文件的数据分散到多个存储目标，使多个客户端能同时访问不同部分。Lustre 文档把文件系统客户端、元数据服务和对象存储服务分别处理：目录、文件名和权限属于元数据；文件内容分布在对象存储目标上。⁹

文件能够打开时，路径解析和权限检查已经通过。高带宽读取还取决于文件大小、条带、并发客户端、访问模式和存储负载。

访问模式、条带与元数据

顺序读取一个足够大的文件时，条带（striping）可让数据分布在多个存储目标上，并行提供带宽。相反，许多 rank 同时创建、列举或打开小文件时，目录查询、权限检查和 inode 等元数据操作更容易先达到上限。⁹

访问方式	常见压力点	可以先检查的内容
少量大文件，连续读取	数据带宽	条带数、请求大小、并发读者数
每个 rank 写一个小文件	元数据服务	文件数、创建/关闭次数、目录层级
随机小块访问	延迟与缓存	请求粒度、访问顺序、是否需要聚合

将每个样本单独存成文件的数据集改为分片文件或容器格式前，还要确认训练读取器能否并行、失败后怎样恢复，以及课程工具是否支持这种格式。

检查点策略

检查点保存恢复计算所需的状态。数值程序通常至少需要保存迭代步和关键数组；训练程序还可能需要模型参数、优化器状态、随机数状态和数据读取进度。NERSC 的实践将写入流程和恢复流程作为同一项设计工作，运行前就应完成验证。¹⁰

checkpoint.tmp/  →  写完数据与元数据  →  校验  →  原子发布 checkpoint-0042/

临时路径写完并校验后再发布，恢复程序只接受带完成标记的检查点，可以避免把半写入的数据当作有效结果。记录 I/O 时间时还要说明是否包含同步、所有 rank 的等待，以及是否命中 page cache。

作业能正确读取数据、启动进程之后，才适合讨论它跑得有多快。下面先区分机器的理论计算规模和某个具体程序的端到端时间。

峰值性能与基准测试

峰值 FLOPS（floating-point operations per second，每秒浮点运算次数）由核心数、频率、向量宽度和每周期可完成的浮点操作估算。它描述机器在理想计算条件下的计算规模；应用程序的运行时间还要计入数据供给、同步、通信和 I/O。

HPL（High Performance Linpack，高性能 Linpack 基准）用密集线性方程组求解衡量浮点计算和网络协作能力。Netlib 将它定义为高密度线性代数工作负载。分析稀疏访问、小文件 I/O 或完整深度学习流程时，应选择访问模式更接近的基准。²

把一次程序运行拆开看会更具体。

总时间 = 计算 + 等待内存 + 等待通信/同步 + I/O + 运行时开销

同一台机器可以在 HPL 上表现很好，却在某个数据密集型程序上速度普通。基准的访问模式、算术强度和并发方式应尽量接近要分析的应用。

计算、内存、网络与 I/O 瓶颈

处理器需要数据才能计算。数组扫描、网络传输和文件读取都要搬运字节，因此要先分清带宽和延迟。

带宽表示单位时间内可传输多少字节，例如 GB/s。
延迟表示一次请求从发出到最早得到结果需要多久，例如 ns 或 μs。

连续扫描一个很大的数组时，程序往往持续搬运数据，带宽更重要。链表遍历、小 MPI 消息和频繁打开文件会不断等待一次操作完成，延迟更显著。NERSC 使用 Roofline 模型把这类判断写成计算峰值和内存带宽上限之间的较小值。³

\[ P \leq \min\left(P_{\mathrm{peak}},\ I\times B_{\mathrm{memory}}\right) \]

这里的 \(I\) 是算术强度，即浮点操作数除以从主存搬运的字节数；\(B_{\mathrm{memory}}\) 是可实现的内存带宽。公式给出的是上界。它的作用是帮助解释某段循环为什么更值得减少访存，还是更值得提高计算利用率。

延迟与带宽

MPI 通信常用下面的近似式估算。

\[ T_{\mathrm{comm}} \approx \alpha + \frac{n}{\mathrm{BW}} = \alpha + n\beta \]

其中 \(\alpha\) 是启动一次通信的固定延迟，\(n\) 是消息字节数，BW 是可用带宽，\(\beta=1/\mathrm{BW}\) 是每字节传输时间。真实运行还会受到网络拥塞、路由拓扑和集合通信算法影响。这个近似式适合区分两类常见问题：消息很小却发得很多时，优先减少轮次或合并消息；消息很大时，优先检查数据布局、带宽和能否与计算重叠。⁴

代入一组便于估算的数值。设启动延迟为 \(5\,\mu s\)，可用带宽为 \(25\,\mathrm{GB/s}\)。

消息大小	带宽项 \(n/\mathrm{BW}\)	估计总时间
1 KiB	约 \(0.04\,\mu s\)	约 \(5.04\,\mu s\)
64 MiB	约 \(2684\,\mu s\)	约 \(2.69\,\mathrm{ms}\)

1 KiB 消息的时间几乎由启动延迟决定。64 MiB 消息主要在搬运字节。程序若每一步发很多 1 KiB 消息，合并消息或减少同步轮数通常更有效；程序若一次传 64 MiB，数据布局、网络带宽和通信计算重叠更值得先测。

从时间线开始判断

多个 rank 运行变慢时，先看程序花在计算、同步、通信和读写上的时间。一个 barrier 前的等待也可能由负载不均或慢 I/O 引起，不能只把它当作网络问题。

指令集、编译器与微架构

ISA（instruction set architecture，指令集架构）规定程序可见的指令、寄存器和内存语义。微架构则决定同一条指令在某个处理器上怎样通过流水线、缓存和执行单元完成。

编译器选项中的 -march 会影响可使用的指令集，-mtune 会影响针对某类处理器的调度偏好。为较新的登录节点生成的二进制，未必能在较旧的计算节点运行。GCC 文档要求按目标机器和正确性需求选择优化选项；浮点重排也可能改变最后几位结果。¹¹

先保留一个便于调试和验证的构建版本，再建立测性能的 Release 版本。修改优化选项后，同时比较数值误差和运行时间。

内存层级与虚拟内存

处理器通常先从缓存取数据，缓存未命中后再访问 DRAM。多插槽机器还会形成 NUMA（non-uniform memory access，非统一内存访问）结构：一个 CPU 插槽访问本地内存通常比访问另一个插槽的内存更快。

Linux 的内存策略文档说明，页面常在第一次实际访问时分配到某个 NUMA 节点。多线程程序若由一个线程初始化整个大数组，页面可能集中在那个线程所在的节点；随后其他节点的线程访问这些页面，就会产生远端访存。¹²

Cache 地址映射

缓存按固定大小的 cache line（缓存行）装入数据。连续访问更容易把一整行数据用完，也有利于硬件预取。某些周期性步长会让大量访问反复落到少数集合，形成冲突未命中；分块、改变 leading dimension（主维长度）或调整布局有时能缓解这一问题，仍需用测量确认。

内存分配与数据位置

为数组安排循环时，先看最内层访问的下标。C/C++ 的普通二维数组按行主序存放，最后一个下标连续；Fortran 默认按列主序存放，第一个下标连续。

/* C 的行主序数组中，j 连续。 */
for (int i = 0; i < m; ++i)
  for (int j = 0; j < n; ++j)
    sum += a[i][j];

这种布局选择常常比微调一条算术指令更早影响性能。多线程时，也应让每个线程先初始化、再处理自己负责的连续分块。

多核、线程和同步

共享内存并行需要先分配数据的读写责任。输入数组通常由多个线程共同读取；输出数组最好切成互不重叠的区域；求和、最大值等归约先在每个线程内计算局部结果，再合并。OpenMP 规范为这类归约和同步提供了直接表达方式。¹³

输入数组：多个线程可读
输出数组：按块分给一个线程写
归约变量：线程私有累加，最后合并

如果每次循环都进入 critical 区，线程会频繁排队。优先调整数据分块或使用 reduction，再讨论锁和原子操作。并行粒度也需要与工作量匹配：任务过小，调度和同步开销会超过计算；任务差异很大，静态分块又可能造成等待。

性能分析流程

性能优化建立在可复查的测量上。下面的顺序适合大多数课程实验。

选定正确性判据和有代表性的输入。
记录节点、模块、编译器、资源形状、线程绑定和命令。
测量端到端时间，确认时间主要花在哪个阶段。
再用 profiler 或硬件计数器解释热点受计算、内存、通信还是 I/O 限制。
一次修改一个因素，重复验证结果并保留原始数据。

作业脚本自测

一个 MPI+OpenMP 程序要在两个节点上运行，每节点 4 个 rank，每 rank 8 个线程。写出资源总量，并说明 --ntasks-per-node、--cpus-per-task 和 OMP_NUM_THREADS 应如何设置。

详细答案

每个节点需要 \(4\times8=32\) 个 CPU 配额。两个节点一共启动 8 个 MPI rank，并使用 64 个 CPU 配额。脚本中的关键部分可以写成：

#SBATCH --nodes=2
#SBATCH --ntasks-per-node=4
#SBATCH --cpus-per-task=8
export OMP_NUM_THREADS="$SLURM_CPUS_PER_TASK"
srun --cpu-bind=cores ./hybrid_solver

--ntasks-per-node=4 对应每节点 4 个 MPI rank。--cpus-per-task=8 给每个 rank 预留 8 个 CPU。OMP_NUM_THREADS=8 让一个 rank 内的 OpenMP 运行时也只创建 8 个工作线程。还需要确认分区中每个节点有足够 CPU，并查看实际日志，避免额外库线程造成过度订阅。
