Lab 5：Gemma4 端到端推理优化

本次实验中我们使用的是剥离多模态 tokenizer 后的 Gemma4-12B 模型

以 delta_nll 验证量化质量；以 elapsed_s、首token时延（TTFT）和逐token时延（TPOT）记录推理性能。

OJ 四舍五入成绩：100（99.597）。ΔNLL=0.092529，性能用时=36.806s，Task 1=100.00，Task 2=99.33。

总览（更新日志？）

其实看这些就够了💦💦💦

每 6 层中有 5 个滑动窗口注意力层、1 个全局注意力层（交替，共 40 个滑动窗口层和 8 个全局层。

生成阶段每个 token 都要经过 48 层、328 个 Linear（线性算子），decode因而成为主要耗时；KV 缓存则可按层处理：滑动窗口层只保留最近 1024 个token的环形缓冲区，全局层保留完整上下文。

有了 RTN 基线，接下来开始优化。任务一要满足量化的正确性（正确性也是任务二速度优化的前提）。量化对时间卡的没那么死，可能是因为这是一次性的工作🤔（？）

报告中任务一不会强调时间问题。

量化正确性（任务一总览）

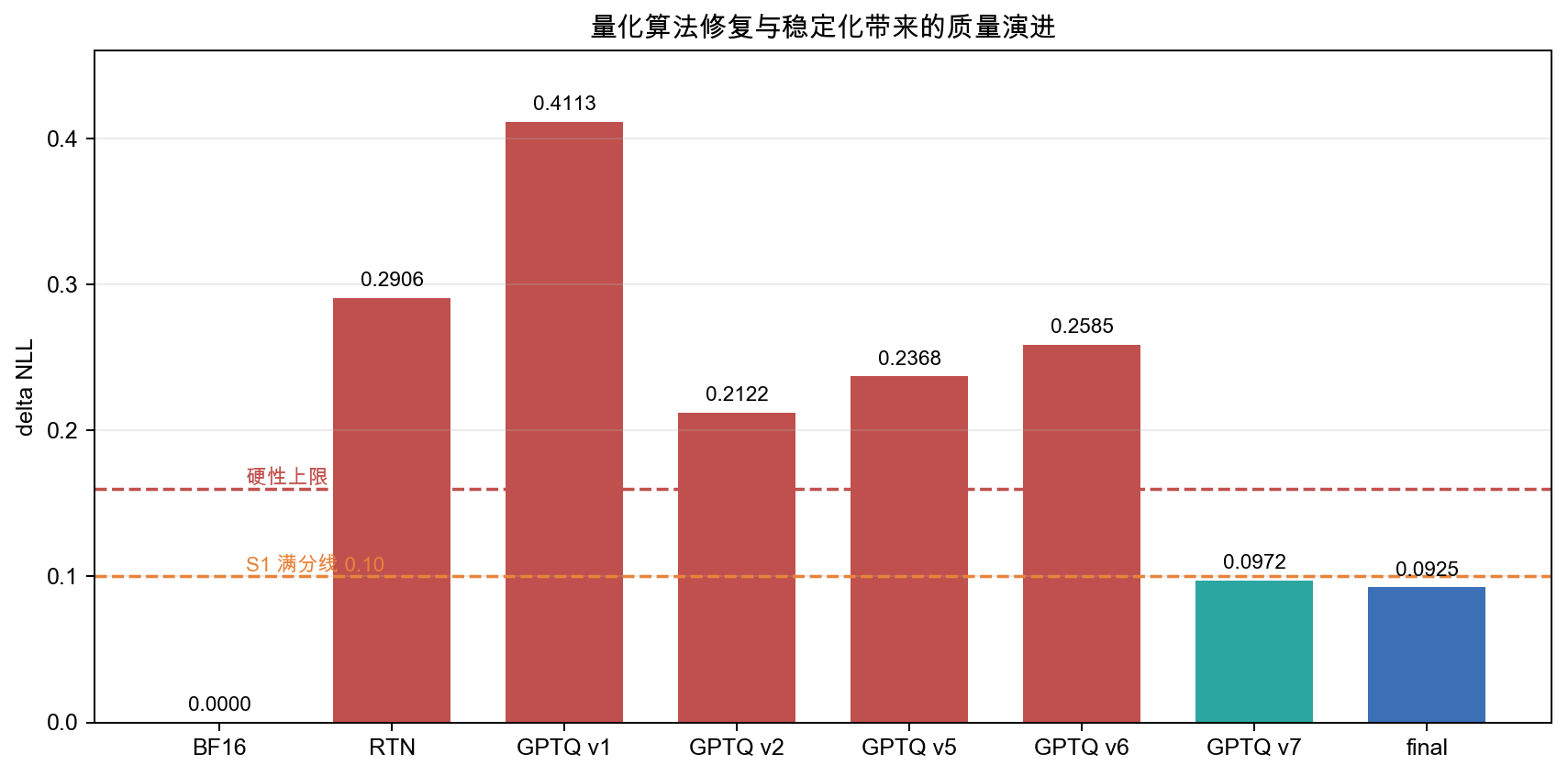

RTN 按组取整，delta_nll=0.290577；修正符号错误后的对称 GPTQ 仍为 0.212204，说明仅有 Hessian 补偿不足以覆盖该模型的权重分布。

最终量化采用 GPTQ INT4，分组 128，求解块 128，阻尼 1%(group_size=128、block_size=128、damp_percent=0.01)，非对称量化，开启层间误差传播。

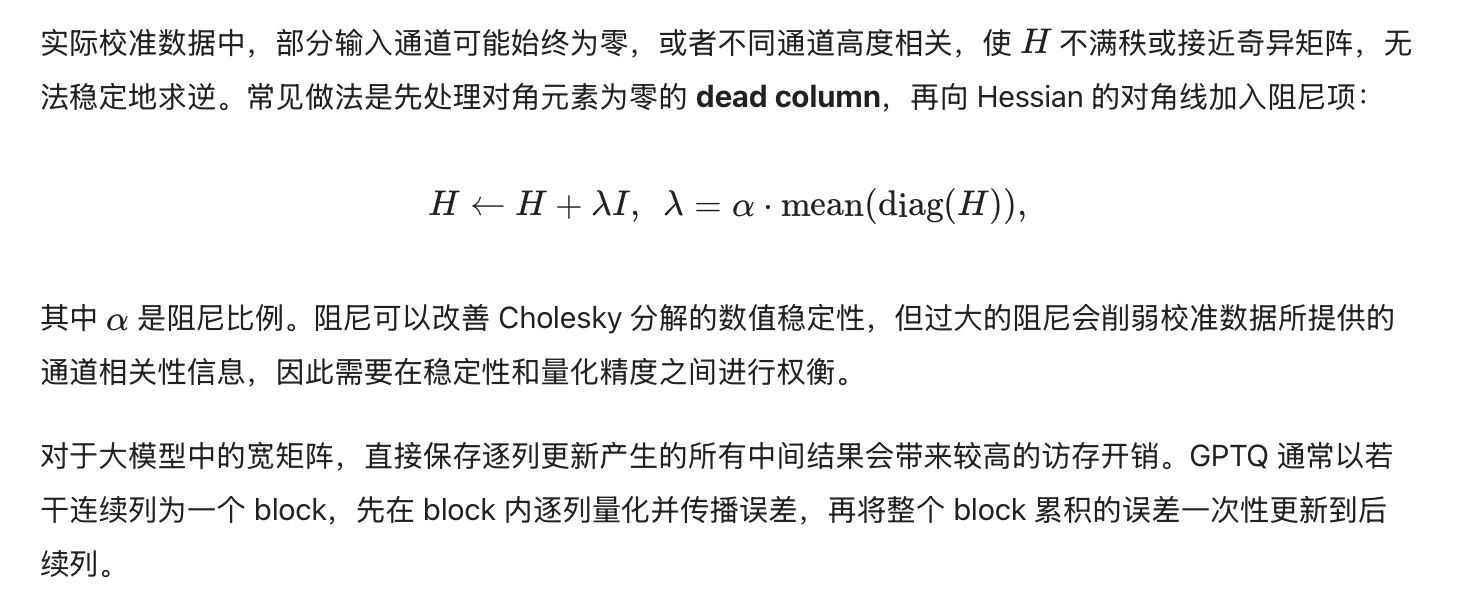

非对称量化将 delta_nll 从 0.2122 降至 0.0972。阻尼过小和均值阻尼均使结果退化，因此最终保留最大对角线基准的 0.01 阻尼。v3、v4 未形成有效结果文件，不列入比较。

v7 在不同 MIG 实例上曾出现 delta_nll=0.0956 （计算节点）与 0.1203（OJ） 的差异。

• 将校准 max_tokens 从 1024 扩至 4096 （用更长的校准序列，Hessian 的统计更充分，降低对 GPU 浮点归约微小噪声的敏感度，减轻不同 GPU 实例之间结果漂移。）
• 启用确定性算法（让 GPU 运算尽量固定浮点计算顺序，消除随机归约带来微小浮点数差异。）
• 固定 cuBLAS 工作区（不让 cuBLAS 动态改变内部分块策略，避免不同运行路径带来浮点偏差。）
• 禁用量化阶段的非确定性 Flash SDPA 后端。

最终质量评测为：nll_sum=49023.297301, token_count=20418, mean_nll（平均）=2.400984293,

参考mean_nll=2.308455530, delta_nll=0.092528763。

2048 长度桶的 delta_nll=0.112533215 仍高于其他长度桶，说明长序列对校准覆盖和 KV 缓存实现更敏感。

任务二总览

Python 反量化基线

最初每个线性层都先由 PyTorch 解包 INT4、逐元素反量化并展开（物化）临时 BF16 权重，再调用矩阵乘法。328 个线性层在每个 decode 步骤重复这一过程；临时权重写回、再次读取及频繁启动同时放大了带宽、分配和调度开销。

基线端到端时间为 165.418s。

QuantizedLinear 走 PyTorch 的解包、逐元素 scale/zero 计算、展开 BF16 权重，再执行 F.linear。GPU 轨道中混杂大量逐元素复制（aten::copy_）和 GEMM 内核。该单步的 profiler CUDA 时间为 1.646s；融合路径的稳定decode步骤为 152–156ms。

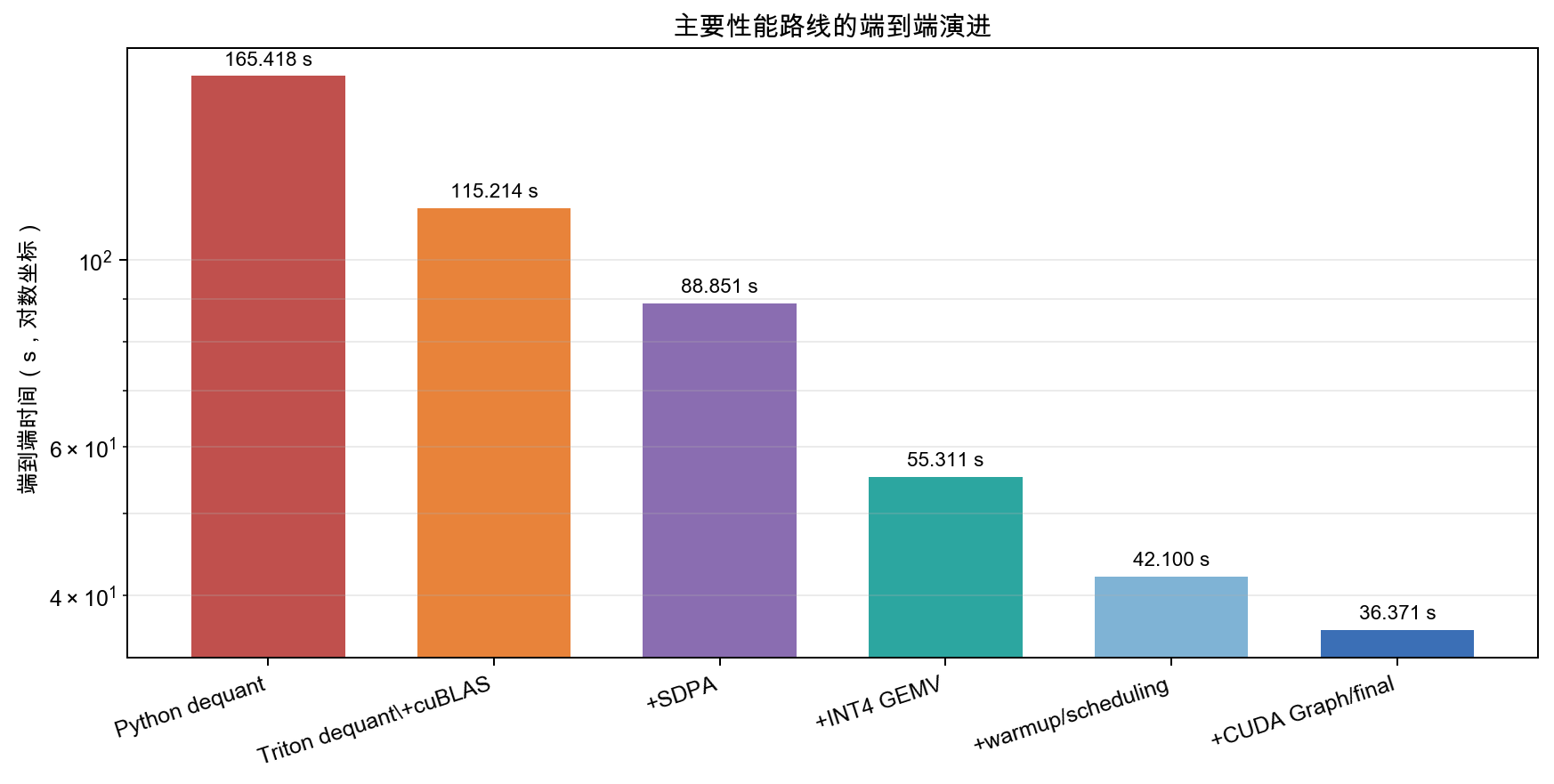

性能演进

GEMV: GEneral Matrix Vector Multiply

主要性能优化

Triton 反量化 + cuBLAS

第一版优化将反量化移入 Triton，再把 BF16 权重交给 cuBLAS GEMM。（prefill GEMM）

端到端时间从约 165.4s 降至 115.2s。完整 BF16 权重的写回和读取仍未消除。

prefill注意力

prefill 是多token场景，适合直接使用 PyTorch SDPA：

F.scaled_dot_product_attention(
    query,
    key,
    value,
    scale=1.0,
    is_causal=True,
    enable_gqa=True,
)

原始手工实现没有做 \(1/\sqrt{d_k}\) 缩放，为了保持模型语义一致，SDPA 也必须显式传 scale=1.0。

enable_gqa=True。否则 16 个 Q head 和 8 个 KV head 的形状不匹配；如果先 repeat_kv，又会引入额外复制。

SDPA 后端选择如下：

首个 prefill 分块使用因果 SDPA；多分块时才使用位置感知掩码。

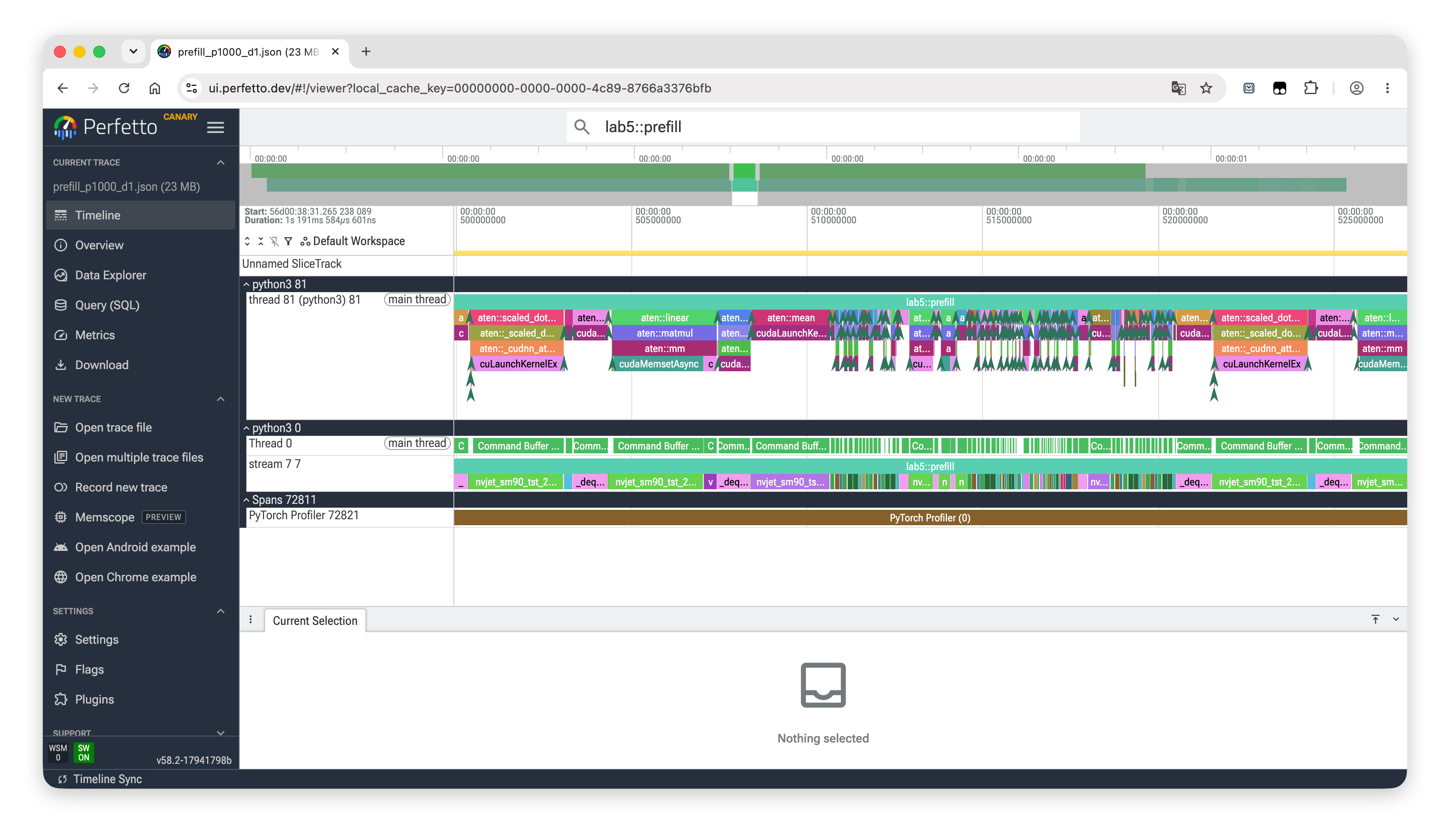

图中一次 lab5::prefill 同时包含 Triton 反量化、矩阵乘法和注意力相关内核；GPU 侧以较长的 Tensor Core/GEMM 片段为主。它与 decode 中的大量短内核不同，因此两条路径分别采用 SDPA + 反量化 GEMM 和融合 GEMV。

decode 注意力

q_len=1（Query），SDPA 的调度开销占比更高，因此将 query 重排为 [batch, kv_heads, group, head_dim]；group = q_heads / kv_heads，key/value 保持 [batch, kv_heads, seq_len, head_dim]，再用 einsum 计算：

这样避免 repeat_kv 物化复制，也避免 SDPA 对单 token query 的 dispatch 开销。

INT4 融合 GEMV

decode时线性层输入为 [1, hidden]，属于 GEMV。最终内核直接读取 packed INT4 权重，在寄存器中解包、按组应用 scale/zero 并与输入向量点积，全程不物化 BF16 权重矩阵。

最终 kernel 配置：

该版本把端到端时间从约 88.9s 降至 55.3s。

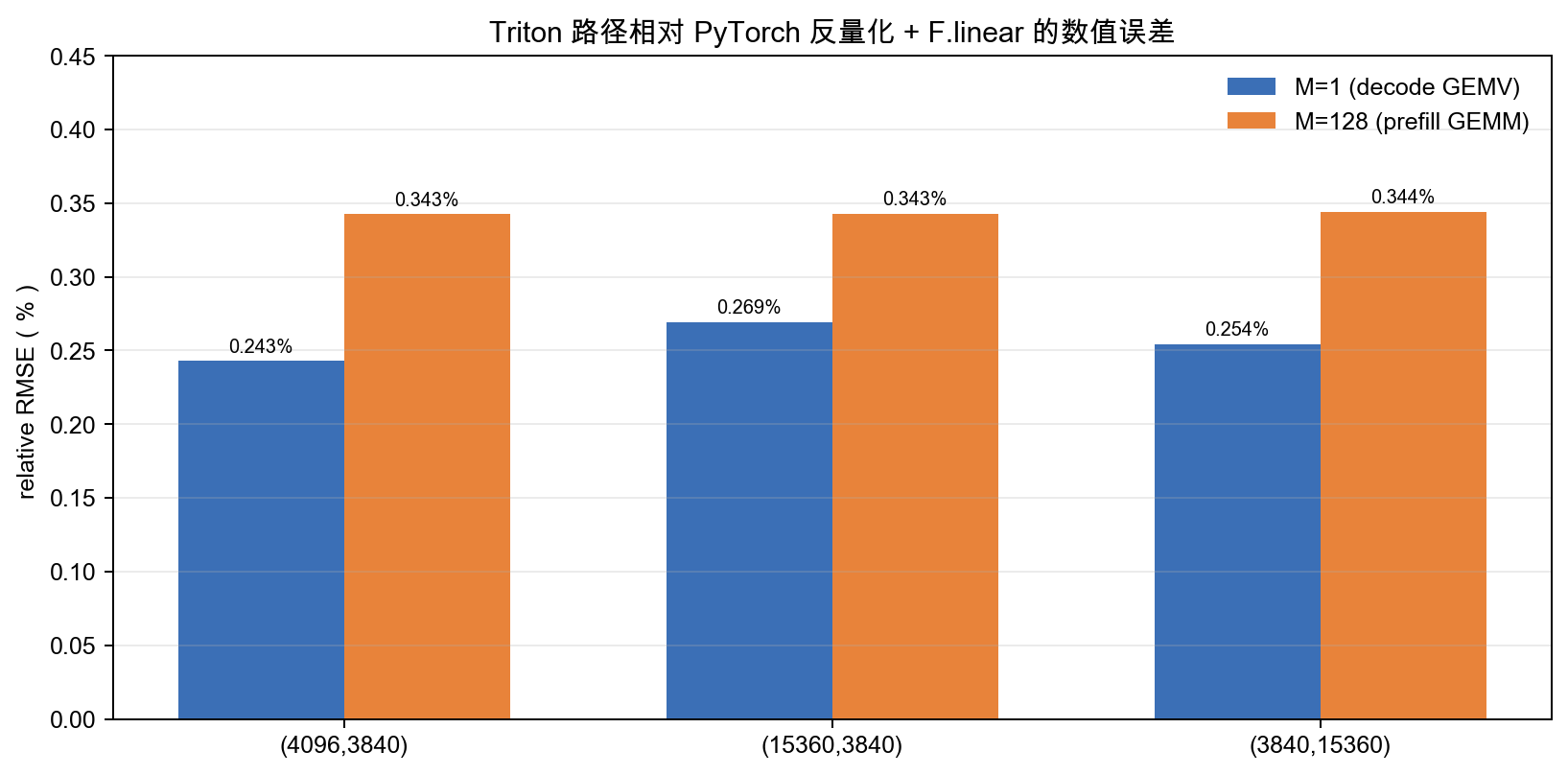

为确认内核语义一致，使用随机 INT4 权重、FP16 scale/zero 和 BF16 输入，对比 Triton 路径与“PyTorch 反量化 + F.linear”参考路径。测试覆盖三个代表性形状，并同时测试 M=1 的融合 GEMV 和 M=128 的prefill路径

最大绝对误差来自 BF16 输出和浮点累加顺序差异，但相对均方根误差（relative RMSE）稳定在 0.25%–0.35%。更重要的是，同一量化检查点在 BPK=256 和 BPK=128 下的端到端 delta_nll 完全一致，说明分块参数重调没有引入语义变化。

收益主要来自 decode 的访存路径：

• 权重只读一遍；
• 输入向量可以放在寄存器或 shared memory 中复用；
• 每次只输出一个 token；
• 生成完整 BF16 权重矩阵的中间写回完全浪费。

融合 GEMV 把“读 INT4、解包、写 BF16、再读 BF16做乘法”变成“读 INT4、寄存器解包、直接乘加”。

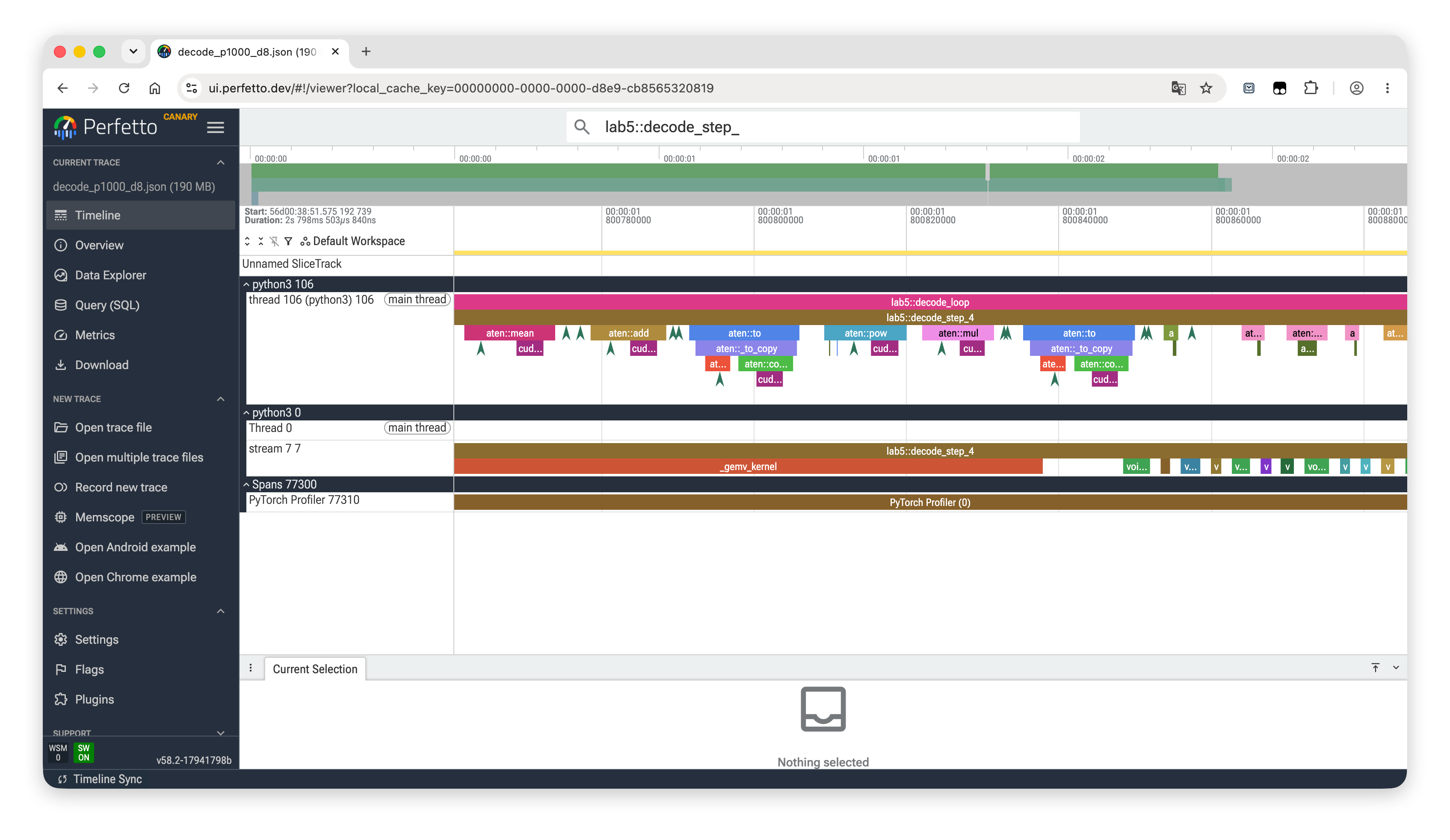

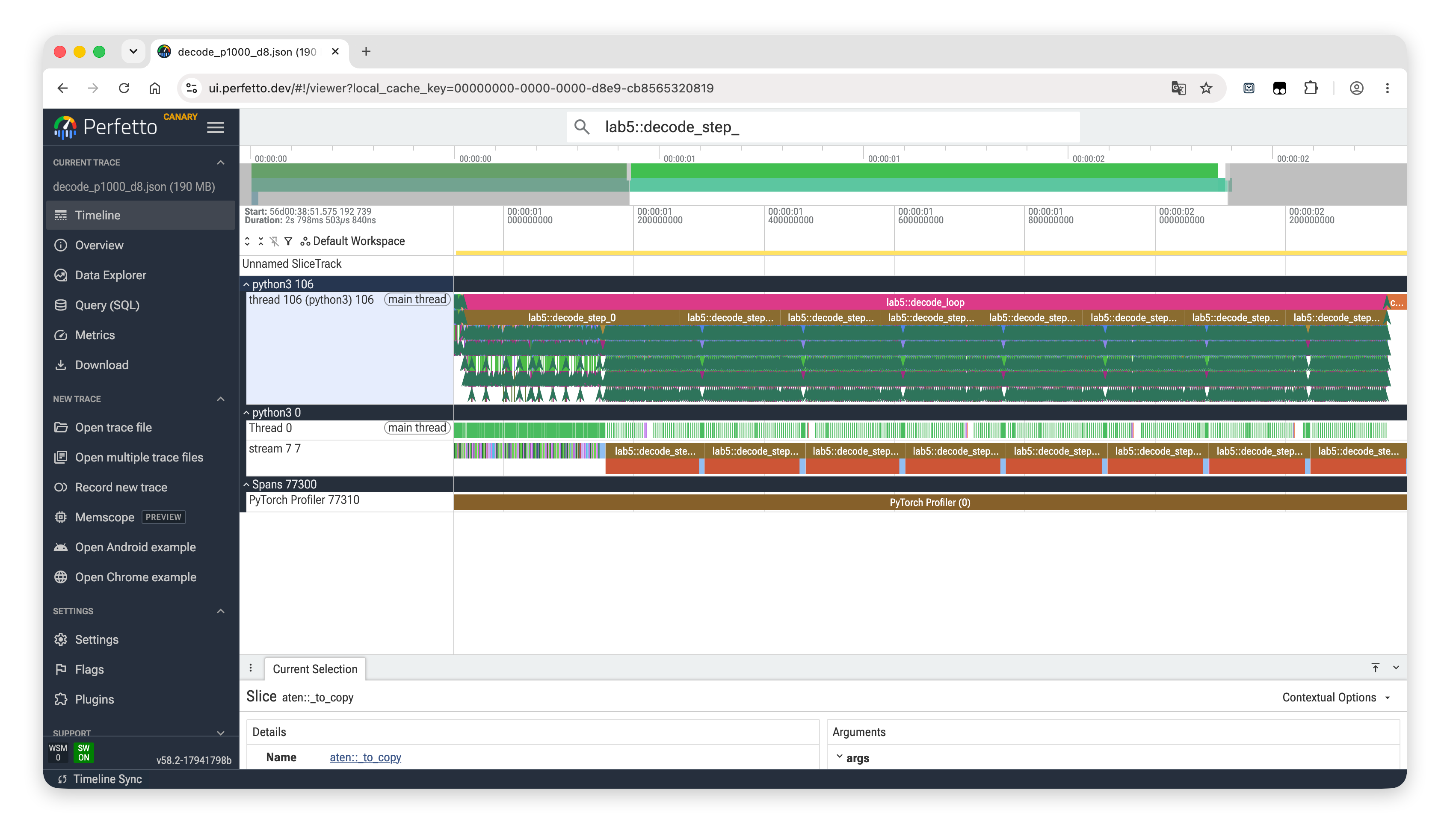

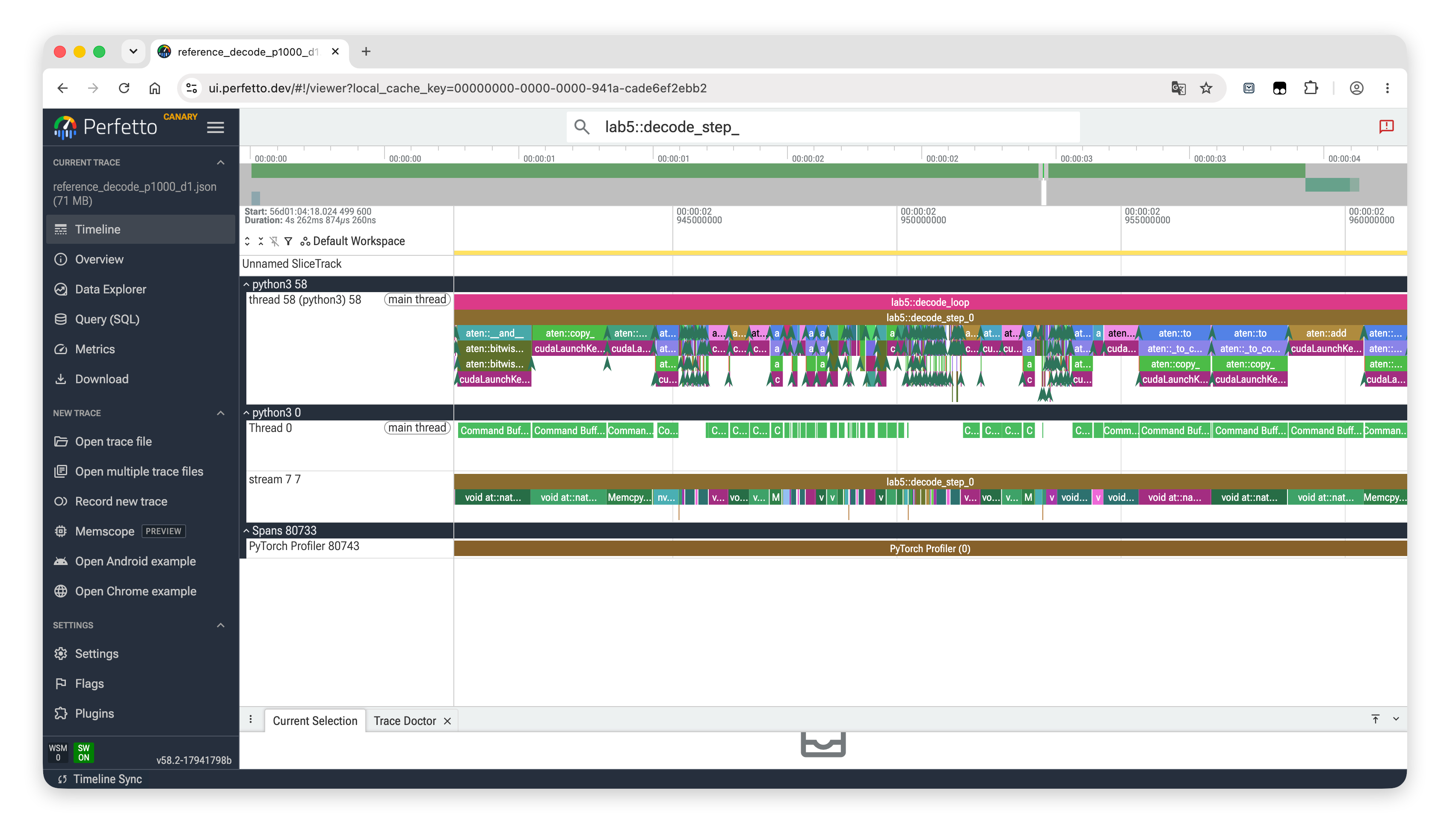

下面三张图来自 PyTorch Profiler

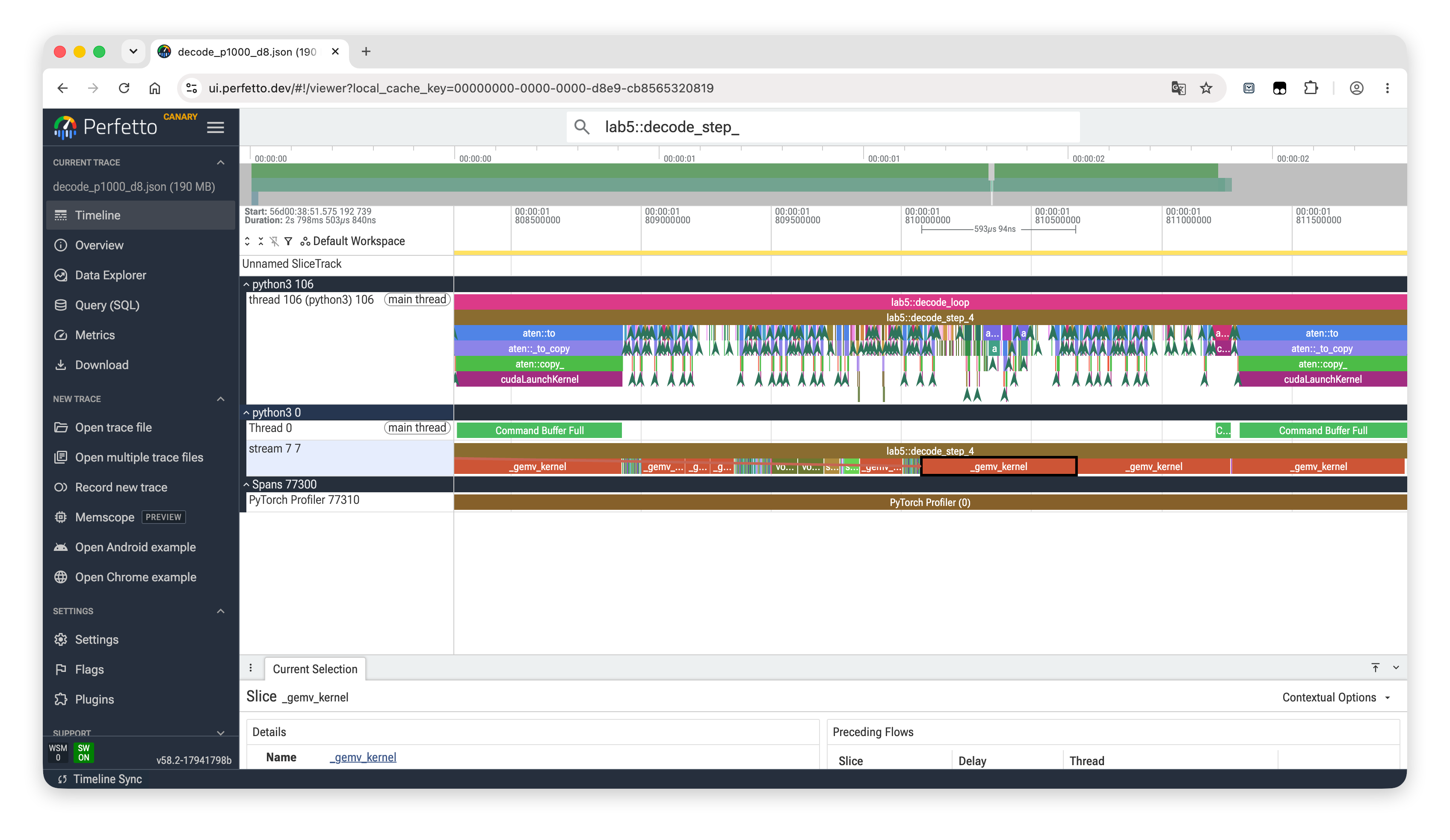

在 1000 token提示词（prompt）后采集 8 个即时执行（eager）decode 步骤。第一张给出连续步骤全貌；后两张放大 decode_step_4，展示 CPU 侧 PyTorch 调用、CUDA 启动与 GPU 上重复 _gemv_kernel 的对应关系。

8 个步骤共调用 _gemv_kernel 2624 次，内核自身 CUDA 时间为 913.275ms，占采集区间的 40.0%，平均 348us/次。48 层中的多个线性层均在 M=1 时触发融合 INT4 GEMV；瓶颈是高频、带宽受限的短 GEMV 序列。

CUDA Graph

INT4 GEMV 之后，剩余瓶颈变成 Python 调度和大量短内核启动。CUDA Graph 将一次完整的 decode前向捕获为静态图，之后每个token只重放一次。

最终 CUDA Graph 只捕获一次，decode 每步重放。开启 synchronize_metrics=false 后，逐步 CPU/GPU 同步也被去掉。

CUDA Graph 只减少 decode 的调度开销；prefill和 MIG 实例波动仍需由 SDPA、GEMV、分块与调度优化处理。

分块参数

在融合 GEMV 和 CUDA Graph 之后，剩余时间主要来自固定调度开销与每层 GEMV 的分块参数选择。

性能分析

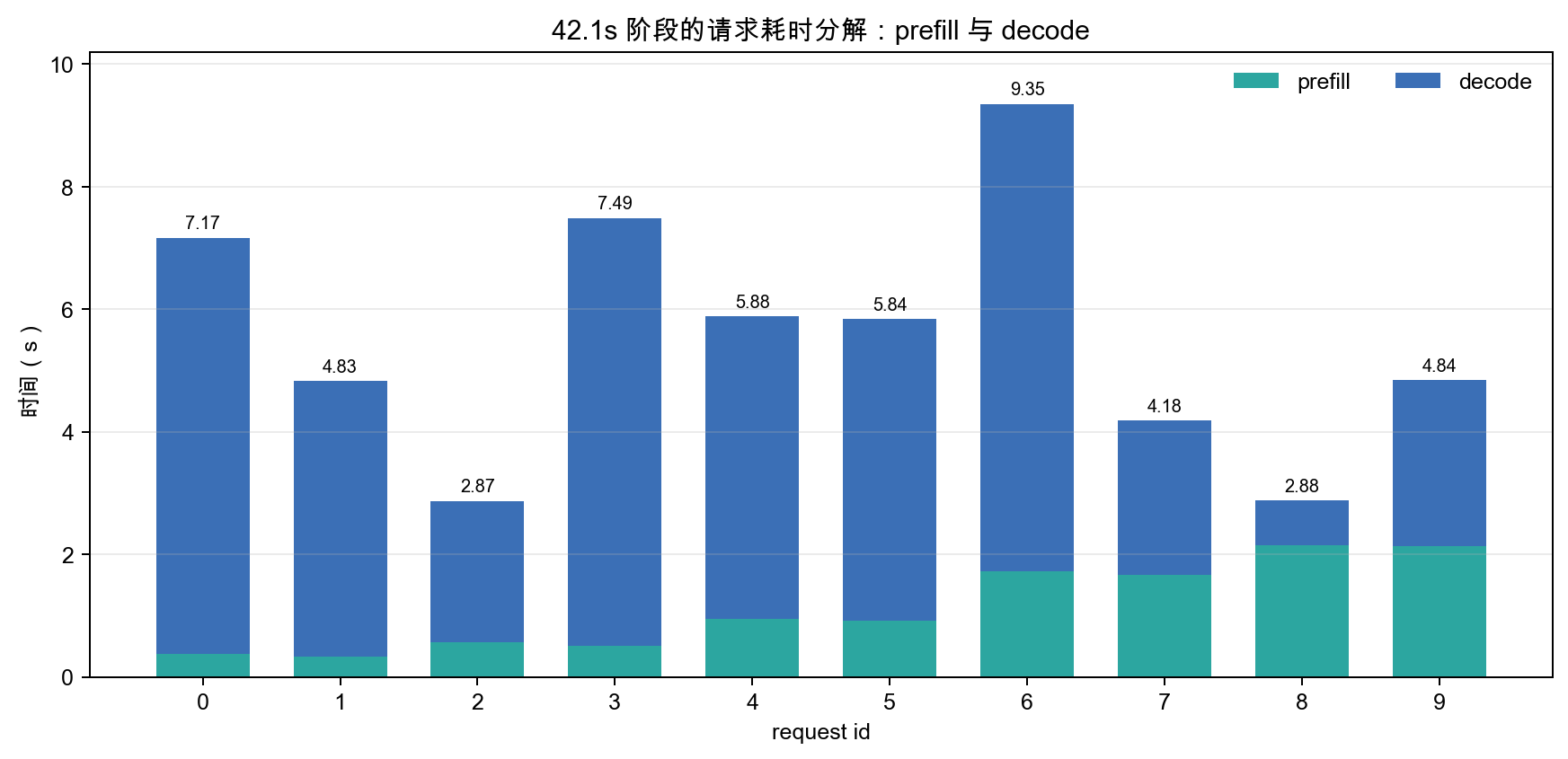

prefill合计约 11.3s，随提示词长度增长；decode耗时为 131–182ms/token。CUDA Graph 后单步生成约 80.54ms，其中 Python 开销约 0.43ms；328 个线性层的 INT4 GEMV 约占 73ms/步，262144 词表输出 logits 的 GEMV 约占 8.67ms/步。

内核与显存分析

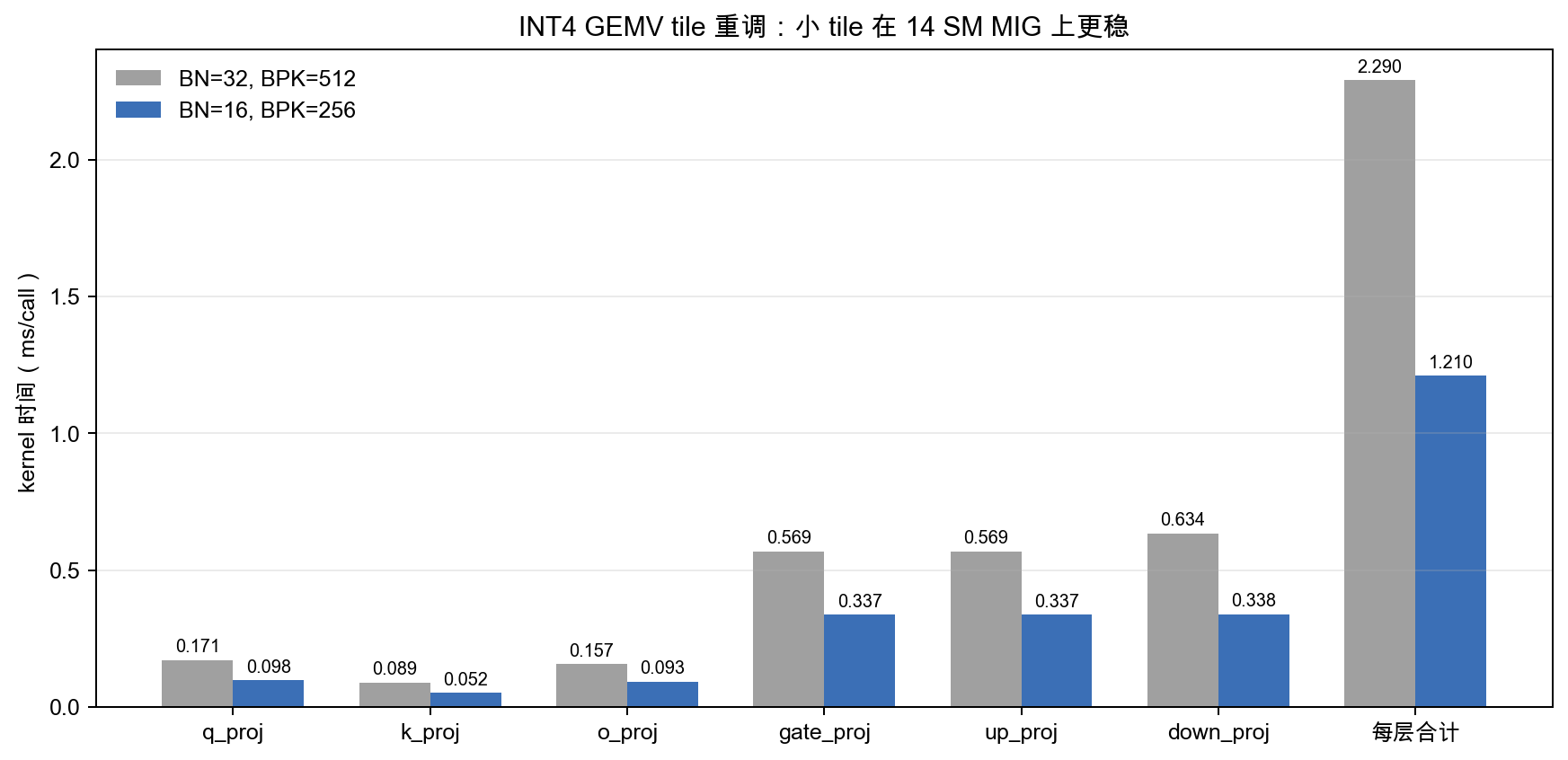

GEMV 分块测试

该图比较早期 BN=32,BPK=512 和 BN=16,BPK=256，表明减小输出分块可降低寄存器压力。最终版本进一步采用 BLOCK_N=16, BLOCK_PK=128；该参数由前文独立扫描确定。

W4A16 权重显存

最终量化目标共 328 个 Linear，原始权重参数量为：

按 group_size=128：

存储组成为：

即约 5.31 GiB。再加上：

• embedding：262144 × 3840 × 2 ≈ 1.88 GiB；
• 各层 RMSNorm、final norm 等小张量；
• PyTorch allocator、CUDA context 和 kernel workspace。

所以实际权重加载后已经占据显存的大头。这也是 BF16 权重缓存必然失败的原因。目标 Linear 的 BF16 权重就要约 20GB 以上，远超 10GB MIG。

KV Cache 显存

每个 KV cache 层以 [batch, kv_heads, cache_size, head_dim] 存储；BF16 的 K/V 两个张量字节数为：

其中 \(B\) 是 batch size，\(L_i\) 是第 \(i\) 层实际保留长度。

本模型有 40 个 sliding 层和 8 个 full 层：

化简为：

当 B=1, L=2048 时：

若不用环形缓冲区，所有层都按完整长度保留：

B=1, L=2048 时约 705.9 MB。因此滑动窗口 KV cache 节省约 336.8 MB。

失败或未保留方案

这些对照实验表明：

• 14 SM 的 MIG 上复杂融合会受寄存器和占用率影响；

• decode与prefill应采用不同后端；

• CUDA Graph 必须配合静态内存；

• 注意力排列的任何改动都要先通过质量复测。

最终配置

config.yaml 关键项：

engine:
  dtype: bfloat16
  device: cuda
  max_batch_size: 1
  seed: 42
  synchronize_metrics: false
  prefill_chunk_size: 2048

quantization:
  algorithm: gptq
  bits: 4
  group_size: 128
  symmetric: false
  scale_dtype: float16
  propagate_quantized: true
  calibration:
    gptq:
      block_size: 128
      damp_percent: 0.01

calibration:
  limit: 256
  micro_batch_size: 1
  max_tokens: 4096

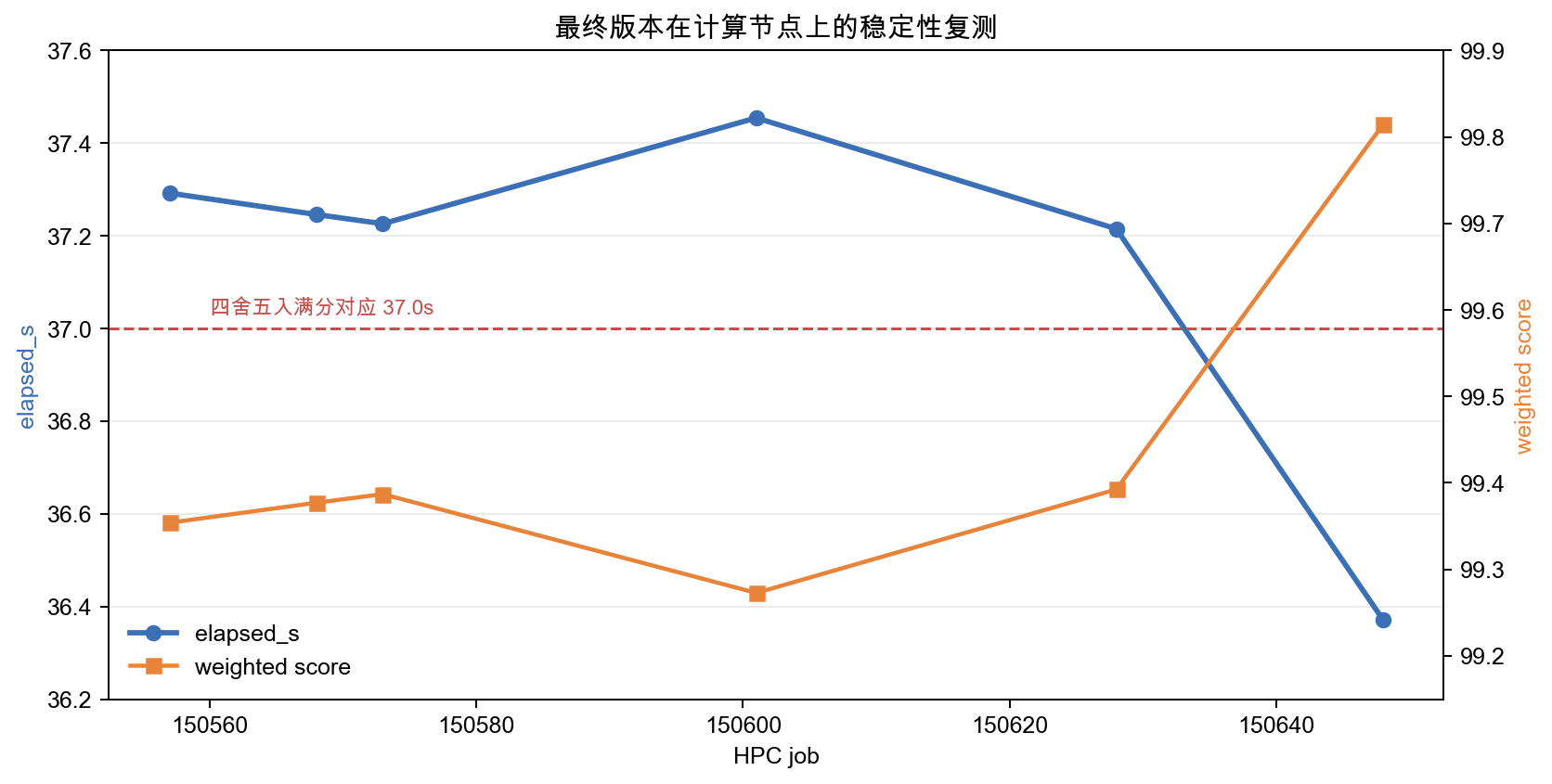

稳定性复测（Agent闲的，保留下来好了）

思考题

W4A16 权重与 KV Cache 显存推导

前面的“4.1 内核与显存分析”分别计算了 W4A16 目标权重和 KV Cache

W4A16 权重结果见前文“4.1.2 W4A16 权重显存”：328 个量化 Linear 的参数总数为

前文表格中的三部分相加为：

即 5,705,441,280 / 2^30 = 5.314 GiB。这是量化 Linear 的裸权重，不包含 embedding（词嵌入层：输入 token id，查表输出向量）、RMSNorm（归一化层）、RoPE（旋转位置编码） 等未量化张量。

前文给出 BF16 embedding

环形 KV Cache 结果见前文“4.1.3 KV Cache 显存”：40 个滑动窗口层保留 1024 个位置，8 个全局层保留完整的 2048 个位置。因此 K/V 数据本体为：

其中系数 \(4=2\,(\mathrm{K/V})\times2\,(\mathrm{BF16\ bytes})\)。环形缓冲区还需要 \(40\times1024\times8=327{,}680\) bytes 的 slot_positions，以及 48 个层长度计数共 \(48\times8=384\) bytes，所以：

只计算“W4A16 目标 Linear + 环形 KV Cache”时：

若再加上前文单独列出的 embedding，则为：

这里仍未包含 norm、RoPE 等小张量以及运行时工作区，因此它不是完整推理引擎的峰值显存。

实测

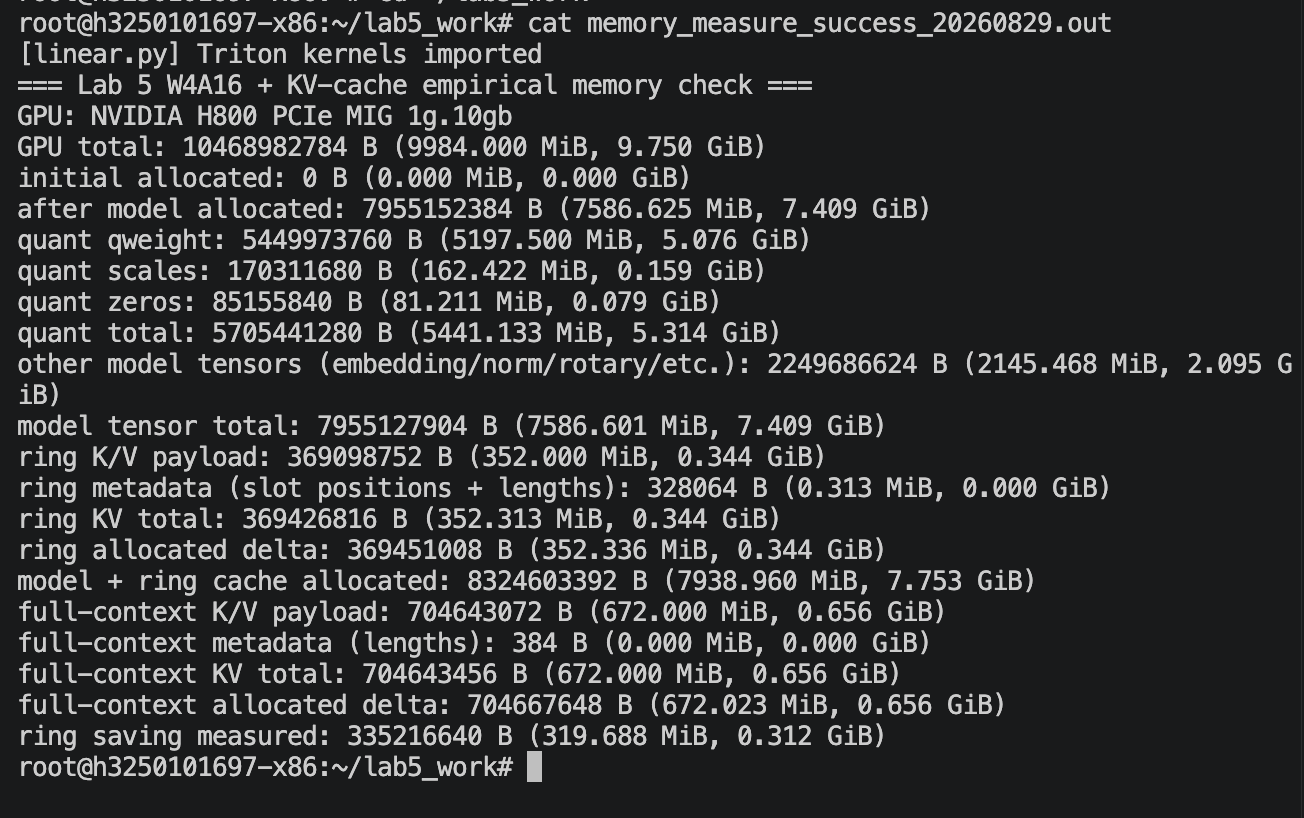

集群上提交 Lab 5 GPU 任务，加载 /home/<user>/quant_gptq_v7 的 W4A16 checkpoint；随后按上述 40 个滑动窗口层与 8 个全局层的形状显式分配环形 KV Cache。每一步调用 torch.cuda.synchronize() 后读取 torch.cuda.memory_allocated()。该测试测量的是已加载模型 + KV Cache 的张量分配，不包含生成时可能出现的临时 workspace 或 CUDA Graph 工作区。

张量字节数直接相加也得到：

理论与实测的差异。 加入前文单独估算的 embedding 后，7.533 GiB 比实测少约 0.220 GiB。

原因是该估算只包含 embedding，而没有包含其余未量化张量。将集群实测到的“其余模型张量”一并纳入后，完整张量理论值为 7.753 GiB，与 memory_allocated() 的实测值仅相差 48,672 bytes（约 0.046 MiB）；这一极小差值来自 PyTorch 的张量分配/对齐开销。因此，简化理论值应更少、实际值会更大；但完整地计入所有模型张量后，理论与实测几乎一致。

环形 KV Cache 使“模型 + Cache”保留约 2 GiB 的余量；若改成所有层都保存完整 2048 长度，KV Cache 将多占约 320 MiB，在 10GB MIG 上会明显压缩临时张量和工作区的可用空间。

运行时稀疏注意力

https://bfyes.github.io/study/hpc/notes/0717a/#高效-attention-与内存访问

如果不知道注意力掩码形状，可以把稀疏模式变成运行时决策。可行方案包括

1. Top-k 注意力：先计算查询与少量标记token（landmark token）的粗分数，再只保留 top-k KV。
2. 分块选择（block selection）：将 KV 切成分块，先以低精度粗评分选块，再对选中块做精确注意力。
3. 学习式路由：训练轻量路由器（router）预测每个查询应访问哪些 KV 分块。
4. 哈希/聚类注意力：将语义相近的查询和键聚到同一桶，只在桶内计算。
5. 动态窗口：保留局部窗口，同时对远处 token 做 importance scoring，按需扩展。

相比固定滑动窗口，动态稀疏可能获得更好的语义覆盖：部分token需要长程信息，部分token只需要局部上下文，静态窗口无法区分，但代价也很明显

• top-k 或路由器本身需要额外计算；
• 动态索引会造成负载不均；
• Flash Attention 更适合规则分块，不规则访问会破坏其访存模式；
• prefill中查询和键的依赖关系更复杂；
• 稀疏选择一旦出错，质量损失比静态窗口更难预测。

动态稀疏在长上下文和更大批量时更有潜力；但在本实验条件下，固定滑动窗口加环形 KV 缓存是更稳定的选择。

分层量化与推理 Offloading 的异同

相同点

两者都把全模型一次性驻留的问题拆成 layer 级别的数据管理问题：

1. 都需要明确每层数据的生命周期；
2. 都依赖预取和缓存来隐藏搬运开销；
3. 都要避免重复加载或重复计算；
4. 都需要处理静态 shape 和异步执行。

不同点

分层量化是一次性的离线过程

• 输入是 BF16 权重和校准激活；
• 每层需要收集 Hessian；
• 当前层量化后可以释放 BF16 权重；
• 输出是永久的 INT4 权重；
• 关心的是数值稳定和层间误差传播，而不是单次延迟。

推理 Offloading 是反复执行的在线过程

• 输入是已量化权重和用户请求；
• 每层权重在需要时从 CPU/NVMe 搬到 GPU；
• KV cache 和激活必须与请求生命周期绑定；
• 必须用计算掩盖 PCIe/内存延迟；
• 关心的是 TTFT、TPOT 和吞吐量。

换句话说，量化阶段的“分层”是为了压缩和写出，Offloading 阶段的“分层”是为了按需加载。前者可以接受较长的离线时间来换取确定性，后者必须在每 token 的延迟预算内完成数据搬运。

Source Code

已提交在 oj 上。
